Módulo BIPV de 520W para cubierta de acero - XSCM-520-T

Standard Packaging:	23 módulos por palet

Información detallada

Descripción de producto

Información detallada

Nombre de la marca

X-SOLAR

Número de modelo

Se trata de un sistema de control de las emisiones de gases de escape.

modelo:

Se trata de un sistema de control de las emisiones de gases de escape.

tipo de producto:

Módulo de tejado de acero BIPV

Poder máximo (Pmax):

520 W

Voltaje máximo del poder (Vmp):

39,25 voltios

Corriente máxima del poder (Imp):

13,25 A

Voltado de circuito abierto (Voc):

48,52 voltios

Corriente de cortocircuito (Isc):

13,92 A

Temperatura de funcionamiento:

°C -40 a +85

Tipo de celda:

TOPCon, 182 x 91 mm

Corriente máxima del fusible:

Tolerancia del poder:

0 a +3%

Arreglo de la célula:

132 celdas (11 x 12)

Coeficiente de temperatura de potencia máxima:

-0,26 %/°C

Coeficiente de temperatura de voltaje de circuito abierto:

-0,24 %/°C

Coeficiente de temperatura de corriente de cortocircuito:

0,04 %/°C

Caja de unión:

Dimensiones del módulo:

2400x1314x4mm

Peso del módulo:

28 kilos

Carga estática frontal:

5400 Pa

Carga estática trasera:

PA 2400

Tipo de conector:

MC4-compatible

Cable de la salida:

4 mm²; Longitud neta del cable de 400 mm.

Módulos por Contenedor de 40 pies:

Resaltar:

Los paneles fotovoltaicos flexibles

Paneles fotovoltaicos flexibles OEM

Modulo solar de película delgada de 520W

Descripción de producto

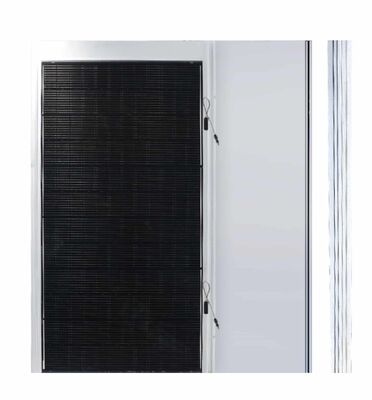

Módulo BIPV de 520W para cubierta de acero - XSCM-520-T

XSCM-520-T combina un módulo fotovoltaico con un formato de cubierta de acero para proyectos de integración arquitectónica. Esta página corresponde a la clase de potencia de 520W.

Especificaciones eléctricas en STC

Potencia máxima (Pmax)	520 W
Tensión en el punto de máxima potencia (Vmp)	39.25 V
Corriente en el punto de máxima potencia (Imp)	13.25 A
Tensión de circuito abierto (Voc)	48.52 V
Corriente de cortocircuito (Isc)	13.92 A
Tolerancia de potencia	0 a +3%
Corriente máxima del fusible	25 A
Temperatura de funcionamiento	-40 a +85 °C
Coeficiente de temperatura de Pmax	-0.26 %/°C
Coeficiente de temperatura de Voc	-0.24 %/°C
Coeficiente de temperatura de Isc	0.04 %/°C

STC: irradiancia de 1000 W/m², temperatura de célula de 25 °C y espectro AM1.5.

Especificaciones mecánicas

Dimensiones del módulo	2400 x 1314 x 4 mm
Peso del módulo	28 kg
Tipo de célula	TOPCon, 182 x 91 mm
Disposición de las células	132 células (11 x 12)
Caja de conexiones	IP68
Cable de salida	4 mm²; longitud neta de cable de 400 mm
Tipo de conector	Compatible con MC4
Carga estática frontal	5400 Pa
Carga estática posterior	2400 Pa

Los valores de carga estática en Pa describen la presión admisible del módulo; no representan el peso adicional sobre la cubierta. El sistema instalado completo requiere una evaluación según las condiciones del proyecto.

Datos de embalaje

Módulos por palé	23
Módulos por contenedor de 40 pies	368

Confirme la disposición final del embalaje para el pedido.

Condiciones de aplicación e instalación

Especifique el módulo como parte del conjunto completo de cubierta. Revise la estructura de soporte, las juntas, el diseño de fijación, el drenaje y la impermeabilización para la ubicación del proyecto. Confirme la configuración de tensión del sistema y los documentos de instalación antes de adquirirlo.

Preguntas frecuentes

¿Cuáles son sus dimensiones y peso?

Las dimensiones del módulo son 2400 x 1314 x 4 mm y su peso es 28 kg.

¿Cuál es la tensión de circuito abierto de la clase de 520W?

La especificación indica una tensión Voc de 48.52 V en condiciones de prueba estándar.

¿Puede sustituir cualquier cubierta sin revisar el diseño?

El conjunto de cubierta y las fijaciones requieren una revisión específica del proyecto. Envíe el perfil de la cubierta, planos, condiciones del emplazamiento y cantidad requerida para su evaluación técnica.

Consulte su proyecto

Indique la ubicación del proyecto, los planos o fotografías de la cubierta, la cantidad requerida, el destino de entrega y el calendario previsto. Incluya el modelo exacto en su consulta.

Solicite información del producto y un presupuesto
