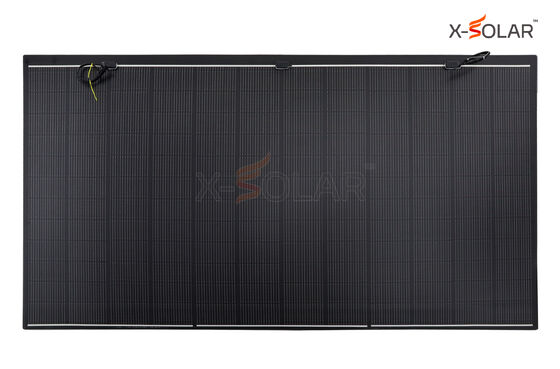

Módulo solar flexible sin marco de 580W - XSFM-580-T2

Standard Packaging:	70 módulos por palet

Información detallada

Descripción de producto

Información detallada

Nombre de la marca

X-SOLAR

Certificación

TÜV SÜD Z2 124365 0002 Rev.01 (XSFM-580-T2, frameless, 1000 VDC)

Número de modelo

XSFM-580-T2

modelo:

XSFM-580-T2

tipo de producto:

Módulo solar flexible sin marco

Poder máximo (Pmax):

Voltaje máximo del poder (Vmp):

44.19 V

Corriente máxima del poder (Imp):

13.13A

Voltado de circuito abierto (Voc):

53,03V

Corriente de cortocircuito (Isc):

13,86 A

Temperatura de funcionamiento:

°C -40 a +85

Tipo de celda:

TOPCon, 182 x 91 mm

Corriente máxima del fusible:

Tolerancia del poder:

0 a +3%

Arreglo de la célula:

144 celdas (12 x 12)

Coeficiente de temperatura de potencia máxima:

-0,26 %/°C

Coeficiente de temperatura de voltaje de circuito abierto:

-0,24 %/°C

Coeficiente de temperatura de corriente de cortocircuito:

0,04 %/°C

Caja de unión:

Dimensiones del módulo:

2260x1200x2,7mm

Peso del módulo:

8,4 kilogramos

Carga estática frontal:

5400 Pa

Carga estática trasera:

PA 2400

Tipo de conector:

MC4-compatible

Marco:

Ninguno

Módulos por Contenedor de 40 pies:

Resaltar:

Panel solar BIPV de 580W

Panel solar flexible plegable

Módulo solar ligero de película fina de 9

Descripción de producto

Módulo solar flexible sin marco de 580W - XSFM-580-T2

La configuración sin marco XSFM-580-T2 es un módulo solar flexible N-TOPCon de 580W. Mide 2260 x 1200 x 2.7 mm y pesa 8.4 kg por módulo.

Especificaciones eléctricas en STC

Potencia máxima (Pmax)	580 W
Tensión en el punto de máxima potencia (Vmp)	44.19 V
Corriente en el punto de máxima potencia (Imp)	13.13 A
Tensión de circuito abierto (Voc)	53.03 V
Corriente de cortocircuito (Isc)	13.86 A
Tolerancia de potencia	0 a +3%
Corriente máxima del fusible	25 A
Temperatura de funcionamiento	-40 a +85 °C
Coeficiente de temperatura de Pmax	-0.26 %/°C
Coeficiente de temperatura de Voc	-0.24 %/°C
Coeficiente de temperatura de Isc	0.04 %/°C

STC: irradiancia de 1000 W/m², temperatura de célula de 25 °C y espectro AM1.5.

Especificaciones mecánicas

Dimensiones del módulo	2260 x 1200 x 2.7 mm
Peso del módulo	8.4 kg
Tipo de célula	TOPCon, 182 x 91 mm
Disposición de las células	144 células (12 x 12)
Marco	Sin marco
Caja de conexiones	IP68
Cable de salida	4 mm²; longitud neta de cable de 400 mm
Tipo de conector	Compatible con MC4
Carga estática frontal	5400 Pa
Carga estática posterior	2400 Pa

Referencia del certificado de producto

El certificado TÜV SÜD Z2 124365 0002 Rev.01 incluye XSFM-580-T2 en su anexo de modelos. Esta referencia se aplica únicamente a la configuración sin marco de 1000 VDC. El titular es Jiangsu X-Solar Green-Building Technology Co., Ltd. Fue emitido el 2024-09-05 e indica validez hasta el 2029-09-02, sujeta a sus condiciones. Compare el certificado completo y su anexo con la configuración suministrada. Solicite los documentos correspondientes a su proyecto.

Los valores de carga estática en Pa describen la presión admisible del módulo; no representan el peso adicional sobre la cubierta. El sistema instalado completo requiere una evaluación según las condiciones del proyecto.

Datos de embalaje

Módulos por palé	70
Módulos por contenedor de 40 pies	1190

Confirme la disposición final del embalaje para el pedido.

Condiciones de aplicación e instalación

Considere esta configuración sin marco para proyectos que requieran un módulo ligero. Evalúe el soporte de la cubierta, su capacidad de carga, geometría, fijación, cargas de viento y nieve, drenaje e impermeabilización. Confirme la tensión del sistema, la curvatura permitida y las instrucciones de manipulación de la versión suministrada.

Preguntas frecuentes

¿Esta configuración tiene marco?

Esta página corresponde a la versión sin marco de 8.4 kg y 2260 x 1200 x 2.7 mm. Las versiones con marco tienen otras especificaciones mecánicas y de embalaje.

¿Puede plegarse para transportarlo o usarlo repetidamente?

No pliegue este módulo de cubierta. No lo doble repetidamente. Siga las instrucciones específicas de transporte, soporte y manipulación; confirme la curvatura permitida antes de proyectar una instalación curva.

¿El peso de 8.4 kg basta para validar la cubierta?

La evaluación debe considerar todo el sistema instalado y la distribución de cargas: fijaciones, cables y equipos, además de las cargas de viento, nieve, construcción y mantenimiento.

Consulte su proyecto

Indique la ubicación del proyecto, los planos o fotografías de la cubierta, la cantidad requerida, el destino de entrega y el calendario previsto. Incluya el modelo exacto en su consulta.

Solicite información del producto y un presupuesto
